Общие сведения
Дезинтегратор «ГОРИЗОНТ»® ТУ 3618-003-92992044-2012 модели «ГОРИЗОНТ –380Z» относится к типу измельчительных машин ударного действия и предназначен для мелкого дробления и помола различных материалов твердостью до 5 единиц по шкале Мооса с производительностью до 5 м3/ч*.
Дезинтегратор модели «ГОРИЗОНТ – 380Z» - двухроторная быстроходная мельница с горизонтальным расположением приводных валов.
Роторы дезинтегратора приводятся во вращение индивидуальными электродвигателями, что позволяет получать высокие скорости соударения частиц измельчаемых материалов при относительно низкой частоте вращения каждого из роторов. Запатентованная конструкция износостойких роторов (оригинальные роторы-импеллеры) обеспечивает идеальный баланс размольной мощности дезинтегратора с увеличенными сроками службы его сменных элементов.
Порошки, полученные на дезинтеграторе модели «ГОРИЗОНТ – 380Z», характеризуются узким зерновым составом, осколочной формой частиц, высокой реологической активностью.
Технические характеристики
|
|
| Параметры | Величины |
| Производительность, м3/ч | 1-5* |
| Установленная мощность, кВт | 29.5 |
| Габаритные размеры (L×B×H), мм | 1527×1297×644** |
| Масса, кг | 650 |
| Напряжение питания, В | 380 |
| Крупность питания не более, мм | 20 |
| Расположение роторов | горизонтально-соосное |
| Направление вращения роторов | навстречу |
Заводская гарантия и сервис
Для завода «ТЕХПРИБОР» сотрудничество с Заказчиком не заканчивается отгрузкой оборудования. Вместе с дробилками, мельницами или конвейерами наши Клиенты получают не просто эффективные «инструменты» современного производства, но также уверенность в завтрашнем дне. Все оборудование, серийно выпускаемое заводом «ТЕХПРИБОР», обеспечено постоянно пополняемым складом запасных частей и «расходников». Наши Клиенты знают: что бы ни случилось, время простоя техники будет минимальным, ведь все необходимые детали всегда есть на складе завода «ТЕХПРИБОР»!
Дезинтегратор «ГОРИЗОНТ – 380Z» Эксплуатационная документация. Руководство по эксплуатации. Паспорт.

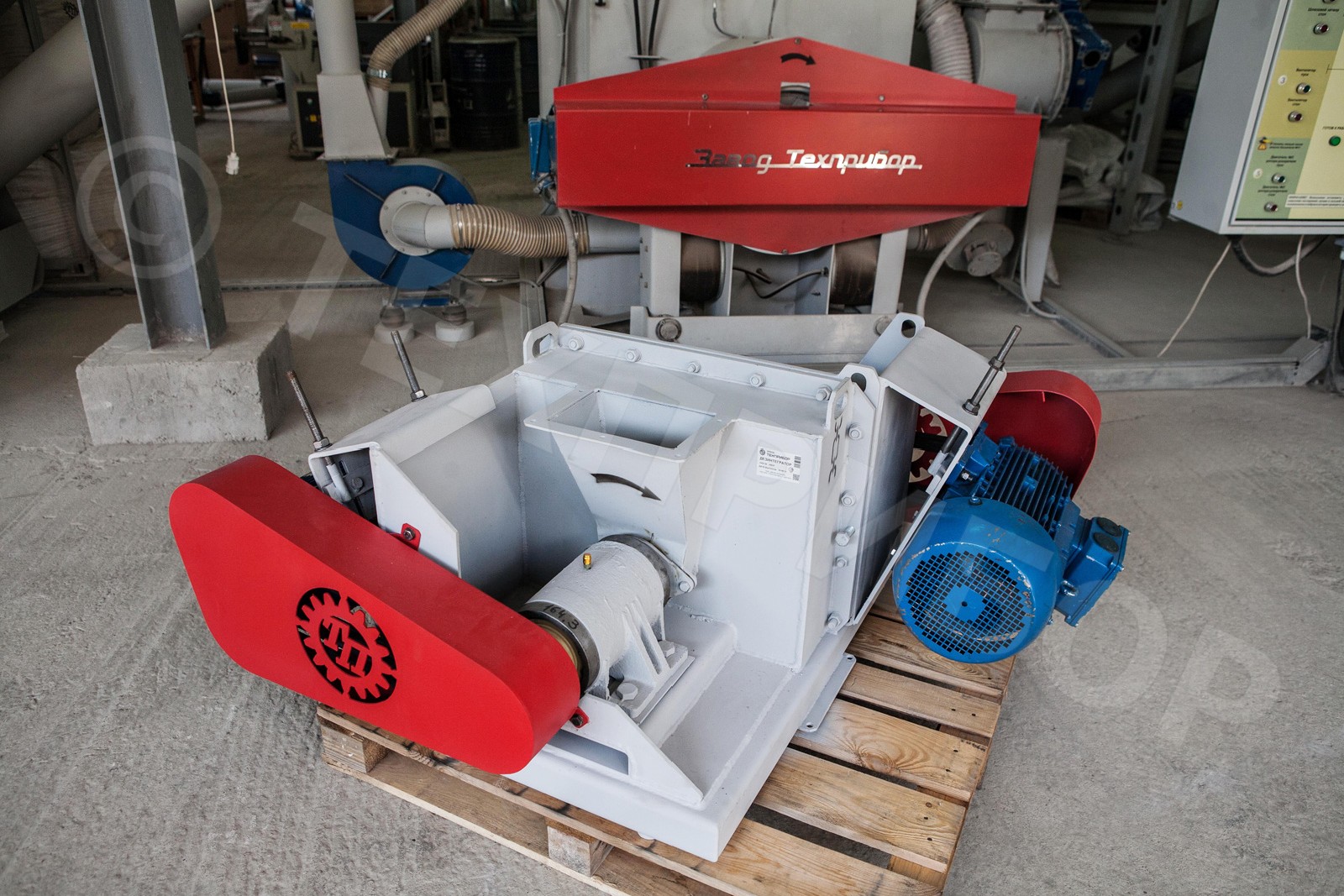

Устройство дезинтегратора

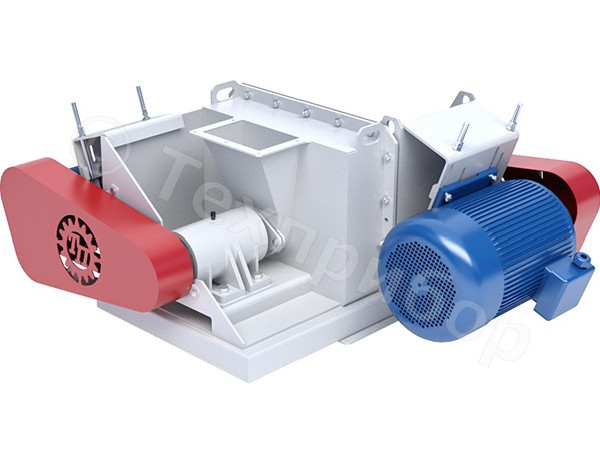

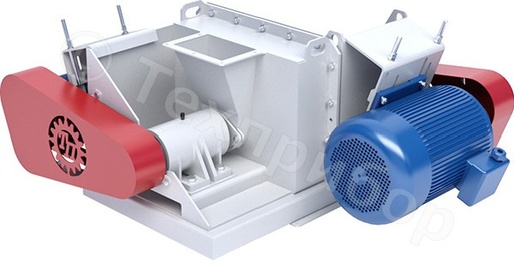

Дезинтегратор модели «ГОРИЗОНТ – 380Z» (Рис.1) состоит из камеры помола, образованной неподвижной (1) и подвижной (2) частями корпуса, которые установлены на раме (3). Неподвижная часть корпуса оснащена патрубком загрузки сырья (4) и разгрузочным окном с фланцем (расположены в нижней части корпуса, на Рис.1. не показаны).
Рис.1

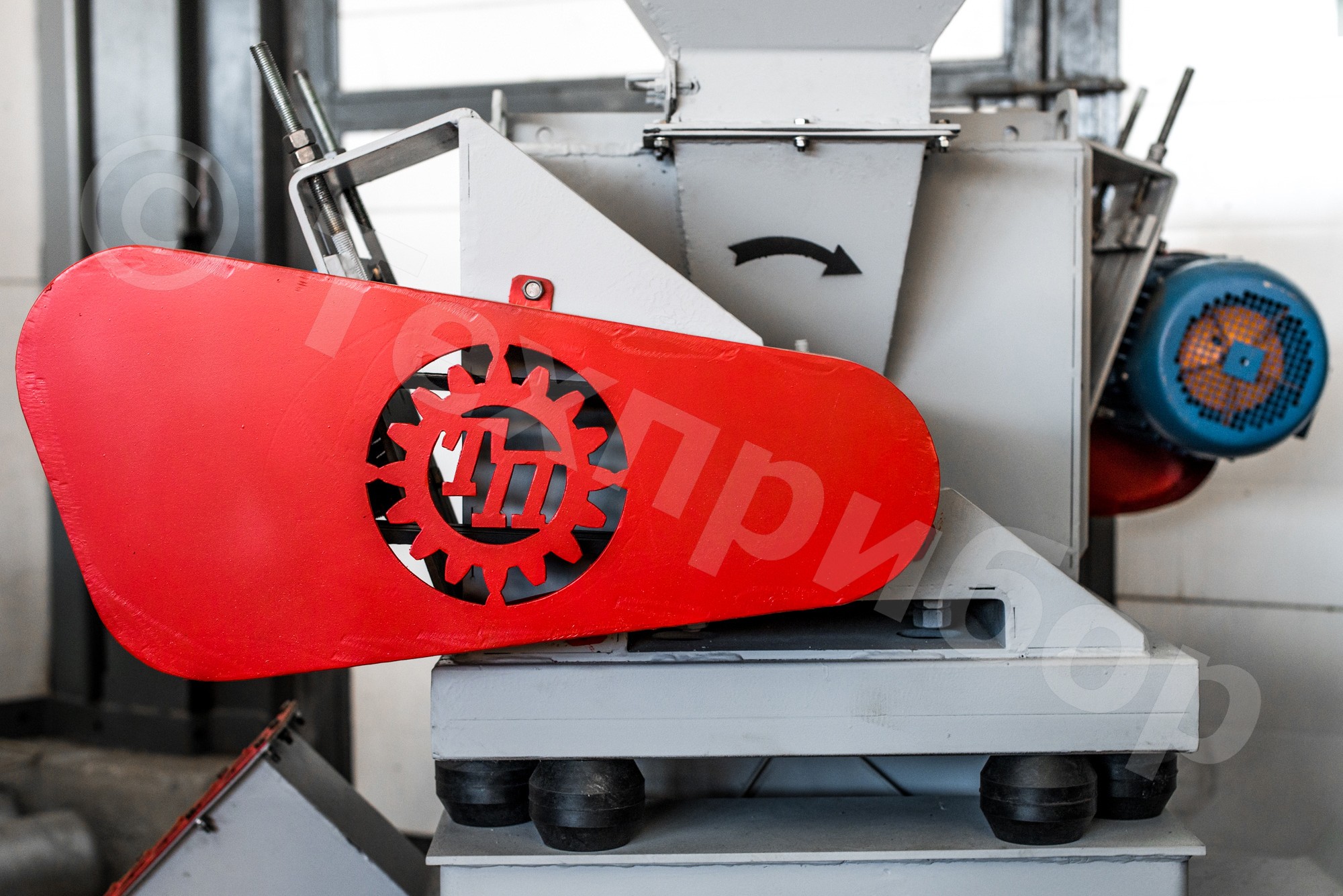

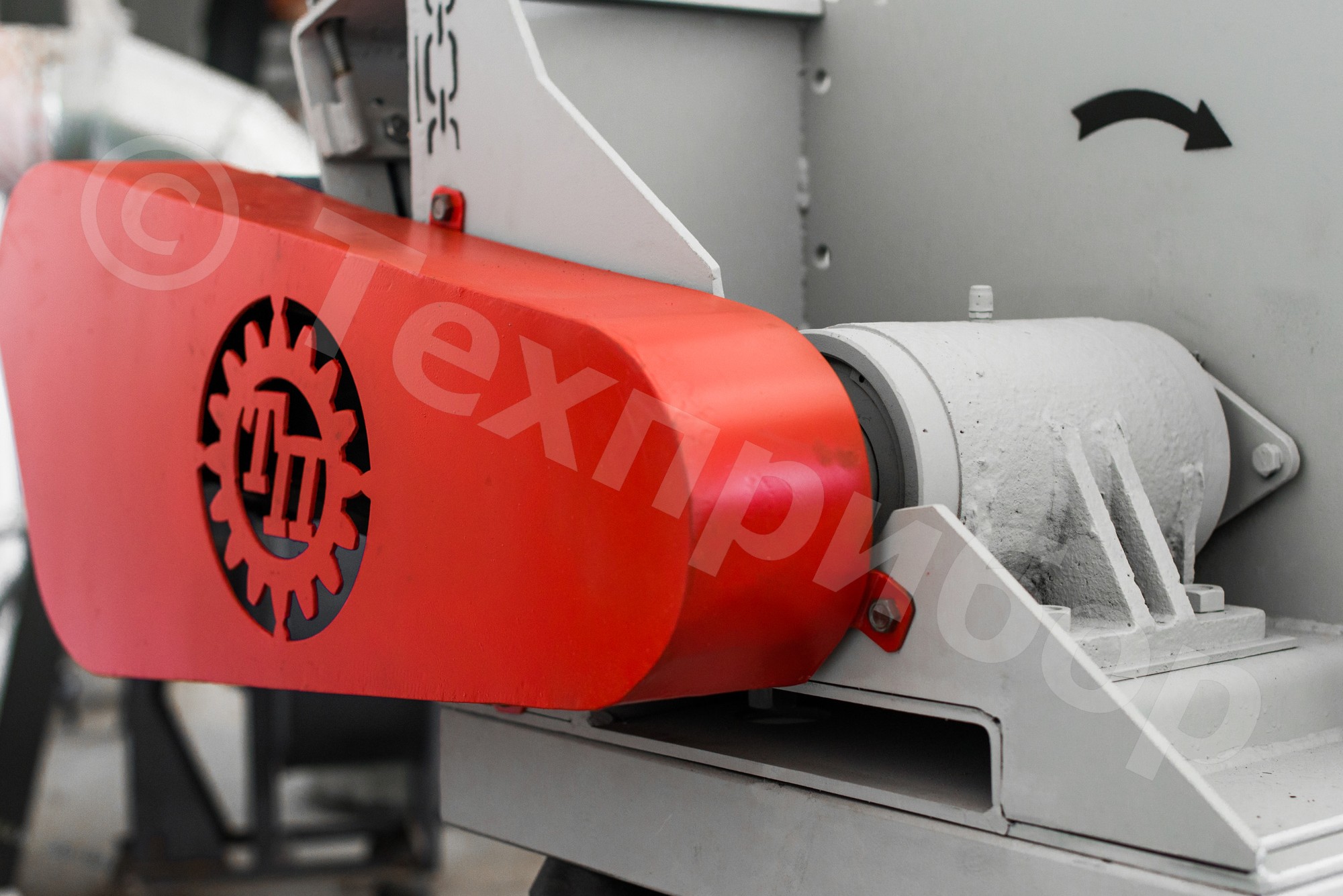

Вращение от электродвигателей (5,6) посредством клиноременной передачи закрытой защитными кожухами (7,8) передается на приводные валы, установленные в литых корпусах подшипниковых опор (9, 10).

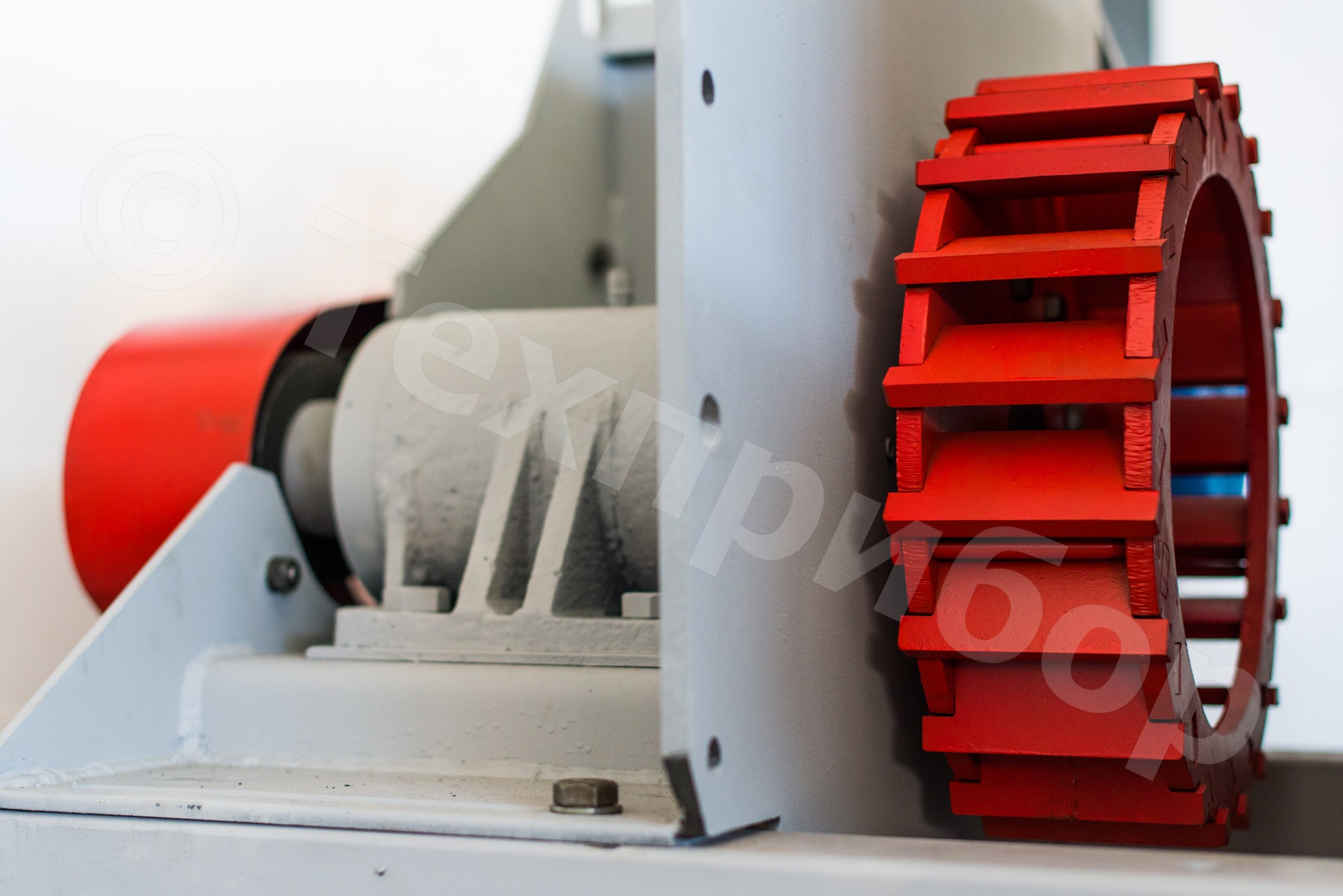

На приводных валах закреплены рабочие органы дезинтегратора: большой и малый роторы-импеллеры. Импеллеры представляют собой диски (11) с наклонными пазами, в которые устанавливаются сменные ударные элементы – износостойкие лопасти (12). Наклонные пазы на поверхности дисков расположены по концентрическим окружностям, таким образом, чтобы один ряд ударных элементов входил внутри другого. Такая конструкция роторов-импеллеров обеспечивает эффективный разгон частиц измельчаемого материала лопастями малого импеллера и их выброс в направлении лопастей большого импеллера, движущихся во встречном направлении. Получив удар, частицы разрушаются, а их осколки выводятся из камеры помола воздушным потоком через нижнее разгрузочное окно дезинтегратора.
Для упрощения обслуживания роторов-импеллеров корпус дезинтегратора модели «ГОРИЗОНТ – 380Z» выполнен разъемным. Подвижная часть корпуса вместе с электродвигателем и ременной передачей отодвигается по направляющим рамы, обеспечивая легкий доступ к камере помола.
Конкурентные преимущества
При создании дезинтегратора модели «ГОРИЗОНТ – 380Z» специалистами завода «ТЕХПРИБОР» был использован целый ряд оригинальных технических решений, направленных на улучшение показателей работы измельчительного оборудования, повышение его надежности, размольной мощности и экономичности. Краткий перечень основных преимуществ дезинтегратора модели «ГОРИЗОНТ – 380Z» позволяет в этом убедиться:
Z – Схема движения частиц измельчаемых материалов. Конструкция роторов-импеллеров дезинтегратора модели «ГОРИЗОНТ – 380Z» позволяет сформировать узконаправленный поток частиц измельчаемого материала, угол вылета которого равен углу образующей ударных лопастей малого импеллера. Лопасти большого импеллера имеют обратный наклон, частицы сталкиваясь с ними, разрушаются, а их осколки выбрасываются в пространство камеры помола. Использование Z – схемы движения частиц измельчаемых материалов позволяет увеличить размольную мощность дезинтегратора, повысить его производительность, уменьшить абразивный износ рабочих органов.
Z – схема движения частиц

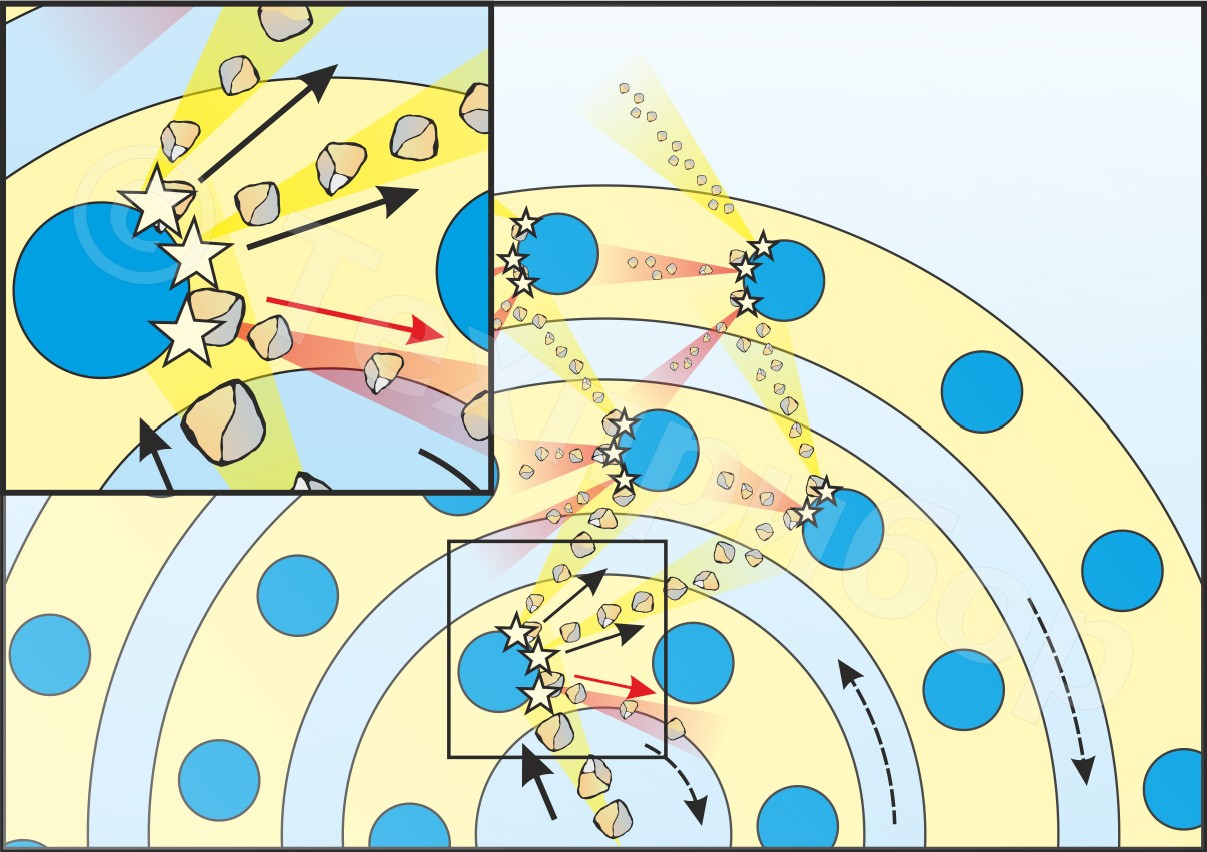

Обычно считается, что в дезинтеграторах, или как их еще называют штифтовых мельницах, частицы измельчаемого материала движутся из центральной части роторов к их периферии, последовательно пересекая траектории движения рядов пальцев (штифтов, бил и т.д.). При этом по мере удаления частиц от центра интенсивность разрушения нарастает, поскольку линейная скорость пальцев растет вместе с увеличением диаметра ряда, на котором они установлены. Упрощенная схема движения материала внутри роторов дезинтегратора выглядит следующим образом: частицы минерального сырья столкнувшись с пальцами первого ряда, разрушаются, а их осколки вылетают навстречу движущимся пальцам второго ряда, затем третьего и так до тех пор, пока полученный порошок не будет выброшен в пространство корпуса дезинтегратора (Рис.1). Однако в действительности, значительное количество частиц (по разным оценкам до 50%), получив удар, отражается не к следующему ряду пальцев, а к предыдущему. Результатами подобного «реверсивного» движения части материала являются: уменьшение производительности дезинтегратора, ускоренный абразивный износ роторов и пальцев, большой расход энергии на помол.
Рис.1

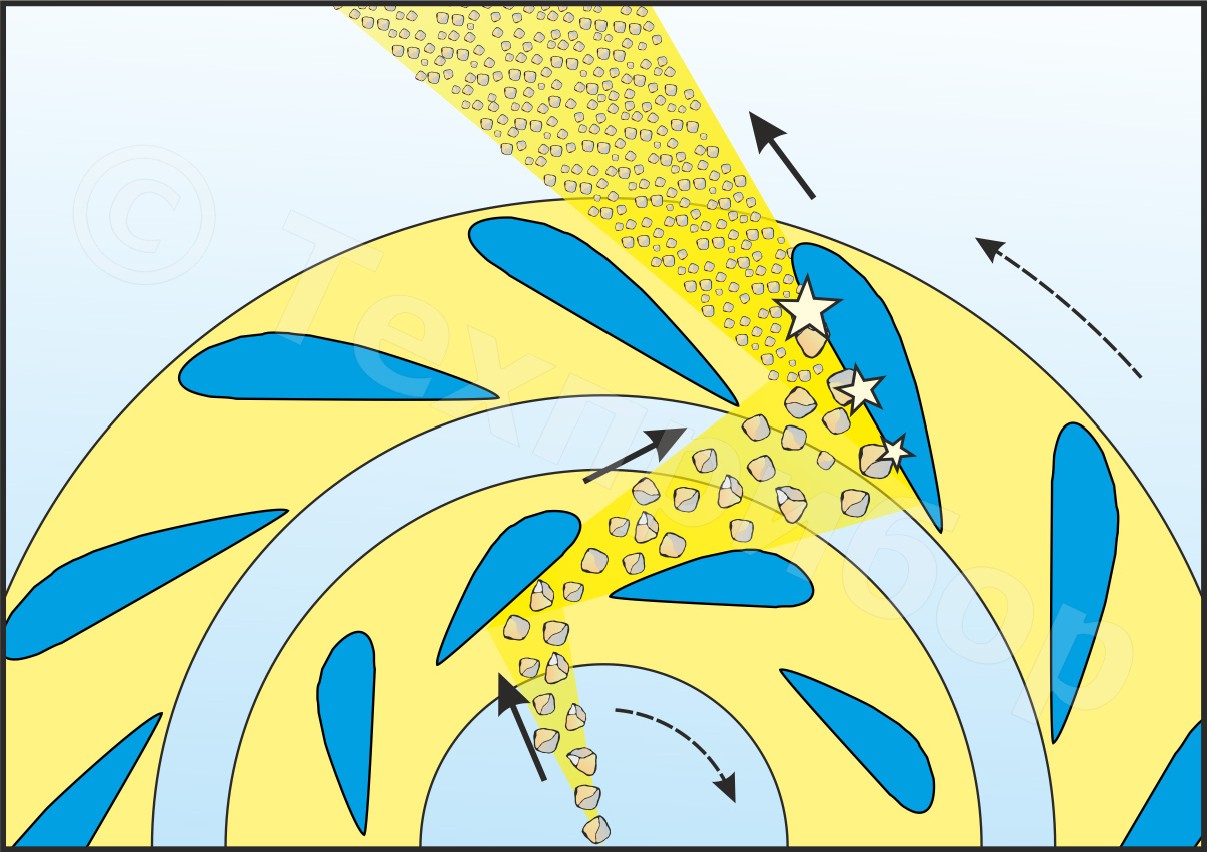

В дезинтеграторе «ГОРИЗОНТ – 380Z» частицы измельчаемого материала движутся по-другому (Рис.2). При их столкновении с лопастями малого ротора-импеллера имеющими наклон вперед относительно своего направления вращения, формируется поток с четкими границами, который выбрасывается по касательной к траектории движения ротора-импеллера. Столкновение частиц с лопастями большого ротора-импеллера движущимися во встречном направлении происходит под углом близким к 90о к нормали, что уменьшает вынос металла с поверхности лопастей, а значит и их абразивный износ. После удара осколки частиц так же в виде узконаправленных потоков сходят с поверхности лопастей большого ротора-импеллера и выбрасываются в пространство камеры помола.
Рис.2
На всех участках Z – схемы движения количество отраженных назад или «реверсивных» частиц, негативно влияющих на работу дезинтегратора, остается минимальным, что улучшает эксплуатационные характеристики дезинтеграторов модели «ГОРИЗОНТ – 380Z».
Жесткий корпус и пространственная рама. При работе дезинтегратора под большими нагрузками возникают значительные напряжения, которые в отдельных случаях могут приводить к деформации металла. Корпус дезинтегратора модели «ГОРИЗОНТ – 380Z» соединен с площадками под установку электродвигателей специальными силовыми элементами, вместе они образует мощную пространственную раму, отлично сопротивляющуюся всем видам нагрузок, возникающих при работе оборудования.
Ременная передача гасит колебания, делает работу дезинтегратора более «мягкой». Предохраняет электродвигатели от перегрузок. За счет замены шкивов позволяет подобрать частоту вращения роторов, а значит, и скорость удара, оптимальную для обработки конкретного вида сырья.
Дезинтеграторы серии «ГОРИЗОНТ» ® - лучшие выигрывают при сравнении!
Серийное производство с 2005 года
Патенты и сертификаты

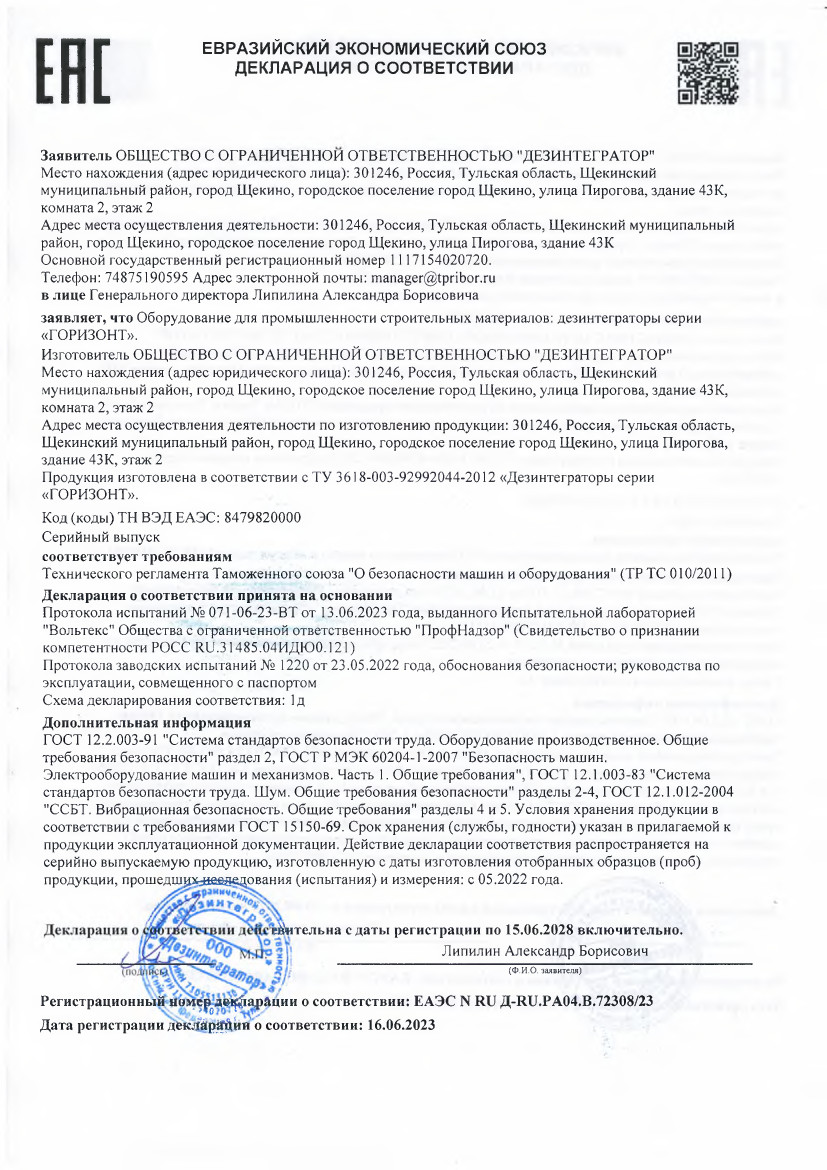

Дезинтеграторы серии «ГОРИЗОНТ» соответствуют требованиям Технического регламента Таможенного союза ТР ТС 010/2011 «О безопасности машин и оборудования». (Декларация о соответствии: ЕАЭС № RU Д-RU.PA04.B.72308/23 от 20.06.2023)
Уникальные конструкторские решения, использованные при создании дезинтегратора модели «ГОРИЗОНТ – 380Z», защищены патентом РФ на полезную модель №80773.
