Общие сведения
В производстве высокодисперсных порошков твердых тел широко используется метод раздельного вывода частиц из несущей среды, который основан на действии гравитационных или центробежных сил. Сегодня в крупнотоннажных производствах применяются два основных типа классификаторов: гравитационные и центробежные. Последние позволяют разделять порошки в диапазоне граничной крупности частиц от нескольких микрон до сотен микрон.
Центробежные классификаторы делятся на статические, когда закручивание воздушного потока осуществляется направляющими лопатками, и динамические, в которых вихревое движение потока воздуха создается вращающимся ротором.
Динамические классификаторы обеспечивают наибольшую четкость разделения в широком диапазоне размеров частиц, минимальный уровень загрязнения порошков, возможность бесступенчатой регулировки непосредственно в процессе работы.
Сам принцип динамического разделения, когда на частицы материала действуют центробежные силы, в десятки и сотни раз превосходящие силу тяжести, позволяет получать результаты совершенно не достижимые при использовании статических классификаторов. Зачастую воздушно-центробежная классификация - это не только наиболее эффективный, но и единственно возможный способ разделения порошков в диапазоне крупности от 20 до 200 мкм.
Комплектация
Стандартный комплект поставки воздушно-центробежного классификатора «СЕЛЕКТОР-500/1500» включает в себя:
- ВЦ классификатор;
- шлюзовой затвор;
- пульт управления с частотным преобразователем главного привода, устройствами индикации и контроля основных параметров работы классификатора.
Технические характеристики ВЦ классификатора
| Параметры | Единицы измерения | Значения |
|---|---|---|
| Максимальная производительность по загрузке | м3/ч | 5 |
| Номинальный расход воздуха, не более | м3/ч | 8000 |
| Диапазон регулирования граничной крупности | мкм | 40-200 |
| Максимальная допустимая крупность питания, не более | мм | 5 |
| Гидравлическое сопротивление | кПа | 3.5 |
| Установленная мощность | кВт | 12 |
| Напряжение электросети | В | 380 |

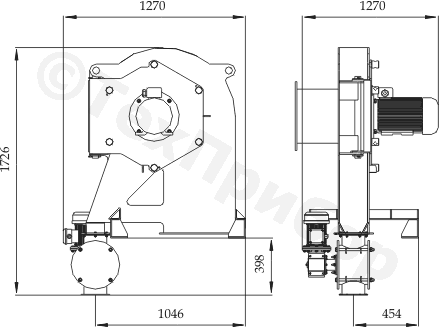

| Габаритные размеры: длина × ширина × высота | мм | 1046×1270×1726 |
| Масса | кг | 498 |
Рис. 2
Устройство и порядок работы

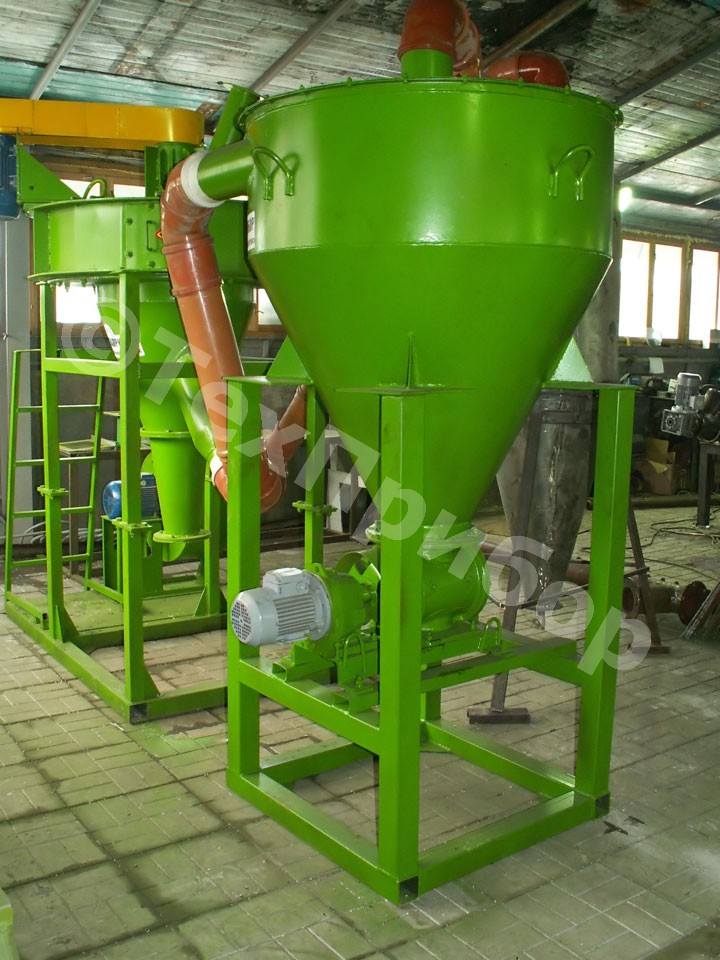

ВЦ классификатор «СЕЛЕКТОР-500/1500», выпускаемый машиностроительным предприятием «ТЕХПРИБОР», относится к типу воздушных классификаторов третьего поколения с боковой продувкой и реализует принцип динамического разделения частиц на основе взаимодействия центробежных сил и давления воздушного потока.
ВЦ классификатор «СЕЛЕКТОР-500/1500» (Рис.1) состоит из корпуса (1) с тангенциально расположенным входом (2) материала - воздушного потока, патрубком выхода тонкого продукта (3), статора с направляющими лопатками, распашной дверцы (4) и установленного на ней электродвигателя главного привода (5), сборника «крупки» (6) и шлюзового затвора (7). Внутри корпуса установлен разгонный ротор (8) со сменными износостойкими лопастями (9).
Рис.1
Материал, подлежащий разделению, вводится в несущий воздушный поток и поступает в корпус классификатора. Проходя через направляющие лопатки статора, материало-воздушный поток закручивается и попадает в зону действия разгонного ротора. Вследствие вихревого характера движения под действием преобладающей центробежной силы крупные частицы материала отбрасываются на периферию. Достигнув стенок корпуса, они теряют скорости и опускаются в сборник «крупки».
Частицы, крупность которых меньше граничной, вместе с воздушным потоком направляются внутрь разгонного ротора и через патрубок выхода тонкого продукта выводятся из классификатора. Крупность продукта разделения может регулироваться непосредственно в процессе работы классификатора за счет изменения частоты вращения разгонного ротора.
Конкурентные преимущества
 |
| МОЛОТЫЙ ГРАНУЛИРОВАННЫЙ ШЛАК ПРИ ГРАНИЧНОЙ КРУПНОСТИ РАЗДЕЛЕНИЯ 40 МКМ |
 |
| МОЛОТЫЙ ПРИРОДНЫЙ ПЕСОК ПРИ ГРАНИЧНОЙ КРУПНОСТИ РАЗДЕЛЕНИЯ 60 МКМ |
При создании воздушно-центробежного классификатора «СЕЛЕКТОР-500/1500» был использован целый ряд оригинальных технических решений, большая часть которых защищена патентами и является know-how завода «ТЕХПРИБОР». Основные усилия конструкторов и технических работников предприятия были направлены не только на повышение эффективности разделения частиц согласно их размера или плотности, особо пристальное внимание уделялось вопросам надежности и безотказности классификатора, упрощению его технического обслуживания.
Краткий перечень основных преимуществ ВЦ классификатора «СЕЛЕКТОР-500/1500» позволяет убедиться в этом:
Компактный, многофункциональный, экономичный
Воздушно-центробежный классификатор «СЕЛЕКТОР-500/1500» - это универсальная технологическая единица с широкими возможностями для встраивания как в модернизируемые, так и во вновь создаваемые линии по переработке минерального сырья. Неважно, работает ли ВЦ классификатор автономно или он включен в состав измельчительного комплекса, перерабатывается ли природное сырье или техногенные отходы, результаты применения «СЕЛЕКТОР-500/1500» неизменны: стабильный гранулометрический состав получаемых порошков и высокая точность разделения в широком диапазоне размеров частиц. При этом расход энергии на разделение, как правило, не превышает 3кВт*ч/т, что позволяет говорить не только о высокой эффективности динамической классификации, но и о минимальных затратах на ее осуществление.
Решения, обеспечивающие долгий срок службы даже при работе с абразивными порошками
Наиболее уязвимым местом любого динамического классификатора являются лопасти разгонного ротора. Именно они, подвержены наиболее сильному абразивному износу. Использование специальных сталей, защитных накладок, износостойких покрытий помогает увеличить ресурс лопастей, но, тем не менее, однажды приходит время их замены. Здесь то и проявляется еще одно важное достоинство ВЦ классификатора «СЕЛЕКТОР-500/1500» - простота замены изнашивающихся элементов.
Обычно для того чтобы добраться до разгонного ротора классификатор приходится разобрать практически полностью. Если учесть, что данное оборудование обычно располагается достаточно высоко - это громоздкая и трудоемкая операция, требующая использование грузоподъемных механизмов. У ВЦ классификатора «СЕЛЕКТОР-500/1500» для того, чтобы получить доступ к внутренним частям нужно просто открыть распашную дверцу. При этом разгонный ротор выходит из корпуса и занимает удобное положение для осмотра или технического обслуживания.
Комплексная поддержка до и после продажи
Являясь разработчиком и производителем оборудования для работы с порошкообразными материалами, завод «ТЕХПРИБОР» способен не только предложить заказчику стандартные решения, но также разработать и изготовить оригинальное оборудование, полностью соответствующее требованиям конкретного производства.
Независимо от того, используется ли ВЦ классификатор «СЕЛЕКТОР-500/1500» как отдельная технологическая единица или же он интегрирован в состав перерабатывающего комплекса, каждая модель обеспечивается комплексным обслуживанием и технической поддержкой, которые начинаются уже с момента анализа потребностей заказчика и разработки наиболее рациональных схем тонкого помола и классификации.
Принципы сотрудничества с заказчиками, основанные на индивидуальном подходе в решении самых сложных производственных задач, неизменно дают свои положительные результаты, укрепляя репутацию предприятия «ТЕХПРИБОР» как надежного делового партнера, способного не только предложить, но и воплотить в жизнь самые смелые проекты.
