Общие сведения
Дозатор весовой предназначен для дозирования и загрузки цемента заданными порциями в бетоносмеситель как в автоматическом, так и в ручном режиме работы.
В дозаторе используются электронная весоизмерительная система на базе тензорезисторных датчиков силы и микропроцессорного измерительного прибора.
Дозатор представляет собой весовое устройство, состоящее из рамы-основания, металлического бункера, грузопередающего устройства и дискового затвора с пневматическим приводом.
Подача материала в бункер дозатора осуществляется через загрузочный патрубок при помощи внешнего питателя (винтового конвейера, барабанного питателя и т.д.).
Вес материала посредством грузопередающего устройства передается на тензометрический силоизмерительный датчик, который преобразует его в электрический сигнал. Для отображения цифровых показаний веса материала электрический сигнал измеряется внешним весовым индикатором.
Технические характеристики дозатора цемента «ДОЗА-200 М»
| Параметры | Единица измерения |
|---|---|
| Объем бункера, л | 250 |
| Класс точности по ГОСТ 10223-97 | 1 |
| Наибольший предел взвешивания (НПД), кг | 200 |
| Наименьший предел взвешивания (НмПД), кг | 75 |
| Дискретность отсчета весового устройства, кг | 0.5 |
| Погрешность взвешивания, % | 1 |
| Управление дисковым затвором | Пневматическое |
| Рабочее давление сжатого воздуха, Мпа | 0.4-0.6 |
| Габаритные размеры (L×B×H), мм | 1560×960×2675 |
| Масса, кг | 210 |
Устройство

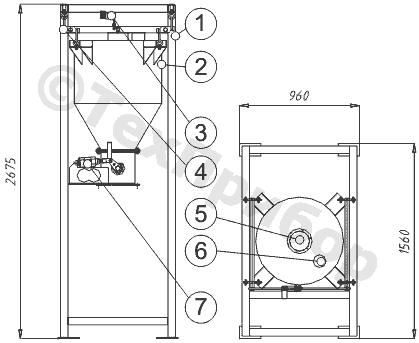

Дозатор цемента дискретного действия с электронной системой взвешивания «ДОЗА-200 М» (Рис.1) состоит из рамы-основания (1), бункера (2), грузопередающего устройства (3), тензометрического датчика (4), патрубка загрузки материала (5), аспирационного патрубка (6), дискового затвора с пневматическим приводом (7), электронного весоизмерительного устройства (на рисунке не показано).
Рис.1
Конкурентные преимущества
При создании дозатора цемента модели «ДОЗА-200 М» конструкторским отделом МП «ТЕХПРИБОР» был использован целый ряд оригинальных технических решений, направленных на улучшение эксплуатационных свойств оборудования, повышения его надежности и долговечности. Краткий перечень основных конкурентных преимуществ позволяет убедиться в этом:
- Высокая точность взвешивания благодаря использованию единого тензометрического датчика и грузопередающего механизма оригинальной конструкции (Рис.2,3);
- Малая чувствительность к толчкам и ударам;
- Симметричный четырехточечный подвес бункера, исключающий раскачивание при интенсивном наполнении;
- Собственная рама дозатора упрощает его монтаж, исключая возможные ошибки при установке бункера;
- Предусмотрена возможность подключения бункера к системе аспирации и пылеподавления;
- Использование комплектующих от ведущих мировых производителей электронного весоизмерительного оборудования (Рис.4);
- Простота управления, базовые функции усреднения нестабильных показателей веса, суммирования результатов взвешивания, установка параметров дозирования и т.д.
 |
 |
 |
| Рис. 2 | Рис. 3 | Рис. 4 |
Простое сопряжение оборудования
Загрузочный патрубок бункера дозатора цемента «ДОЗА-200 М», фланец дискового затвора выпуска материала имеют стандартизированные размеры, что позволяет реализовать самые разнообразные схемы объединения технологического оборудования (Рис.5).
Благодаря продуманной конструкции сопрягаемых деталей, встраивание дозатора цемента в технологическую линию, не представляет каких-либо трудностей. Соединение дозатора с другими единицами оборудования производится через мягкие вставки стандартной конфигурации. Установка запорно-регулирующей арматуры, мягких вставок, гибких промышленных рукавов (PVC) может выполняться силами одного человека без использования грузоподъемных механизмов.
Подобный подход к вопросам сопряжения технологического оборудования позволяет точно установить дозатор, надежно его закрепить, обеспечив при этом полную герметичность соединения линии приема-выдачи материала.

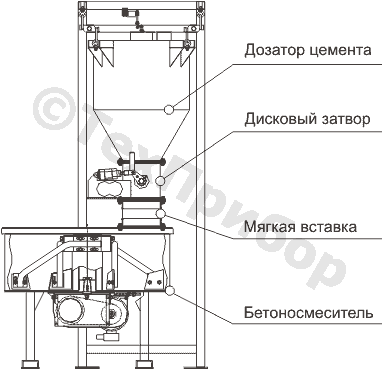

Рис.5 Вариант компоновки дозатора цемента «ДОЗА-200 М» и бетоносмесителя «Скаут-Миксер-350»
Доступные конфигурации патрубков
Конфигурация разгрузочного и загрузочного патрубков дозатора цемента «ДОЗА-200 М» может иметь как типовое исполнение, так и быть изменена по тех. заданию заказчика.
Загрузочный патрубок бункера (Рис.6), дисковый затвор выпуска материала (Рис.7) оснащаются присоединительными фланцами для сопряжения дозатора цемента с другими единицами технологического оборудования (бункеры хранения сыпучих материалов, смесители, запорно-регулирующая арматура и т.д.).
 Рис.6 |
 Рис.7 |
Дополнительная комплектация по отдельной калькуляции
Дозатор цемента производства МП «ТЕХПРИБОР» по требованию заказчика может оснащаться электронным весоизмерительным устройством, обеспечивающим дополнительные возможности управления технологическими процессами:
- Централизованное управление работой внешних устройств по релейному выходу;
- Ввод рецептов дозирования;
- Выбор диапазона измерений и дискретности отсчета;
- Вывод на принтер даты и времени дозирования.
Дозатор цемента модели «ДОЗА-200 М» также может оснащаться шкафом пневматики для управления работой дискового затвора и загрузочно-транспортными механизмами подачи материала в бункер.
Консультация и техподдержка
Для уточнения имеется ли на складе готовой продукции выбранное оборудование либо уточнения сроков его изготовления, пожалуйста, свяжитесь с нашими консультантами.
Для получения более подробной информации о технических характеристиках дозатора цемента дискретного действия с электронной системой взвешивания «ДОЗА-200 М», а также для заказа нестандартной продукции, пожалуйста, свяжитесь с нашими техническими специалистами по телефонам: 8 (48751) 90-59-5, 90-59-6; 8 903 658-62-41; 8 905 626-79-10.
