Общие сведения

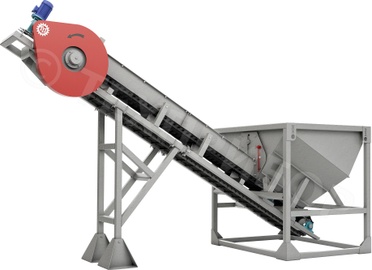

Наклонный пластинчатый питатель «ППСМ» ТУ 3167-001-92992044-2012 предназначен для регулируемой подачи крупно- и среднекусковых материалов, размерами до 350 мм, из штатного расходного бункера в дробилки или на ленточные конвейеры.
Наклонный пластинчатый питатель «ППСМ» представляет собой металлическое полотно, состоящее из профилированных пластин, закрепленных на бесконечной многорядной цепи. При движении полотна от расходного бункера к приводной звездочке, зацепы профилированных пластин захватывают куски горной породы, препятствуя их обратному скатыванию. Объемный расход материала (производительность питателя) регулируется за счет изменения скорости движения полотна и высоты подъема задвижки выпускного затвора бункера.
Основным отличием наклонного пластинчатого конвейера «ППСМ» от машин аналогичного назначения, является возможность регулируемой подачи крупно- и среднекусковых материалов на высоту до 3 м, что позволяет сократить количество единиц оборудования при организации вертикальных схем дробильно-сортировочных узлов и других технологических линий.
Технические характеристики наклонного пластинчатого питателя «ППСМ»
|
|
| Параметры | Значения |
|---|---|
| Производительность, м3/ч | 65* |
| Скорость движения полотна, м/с | 0.14* |
| Объем расходного бункера, м3 | 4.5* |
| Дальность подачи, мм | 4893* |
| Высота подачи, мм | 3060* |
| Максимальный размер кусков материала, мм | 350 |
| Максимальная насыпная плотность материала, кг/м3 | 1550 |
| Электрическое питание: В, Гц | 380, 50 |
| Установленная мощность, кВт | 4* |
| Степень защиты, IP | 54* |
| Габаритные размеры, (L×B×H), мм | 2115х829х3462 * |
| Масса в сборе, кг | 3760* |

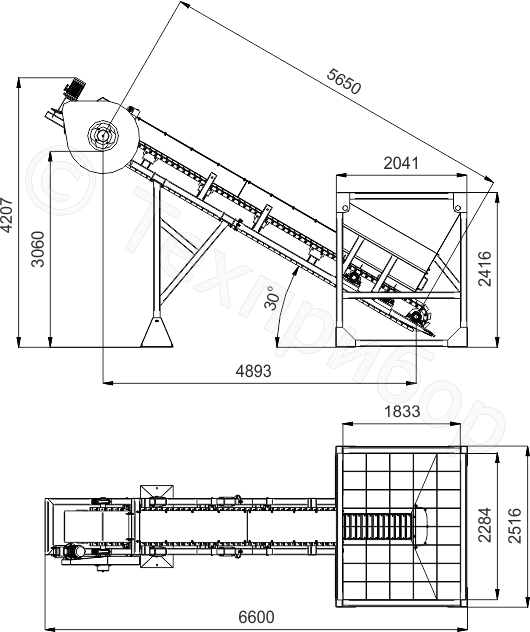

Габаритные размеры пластинчатого наклонного конвейера «ППСМ» приведены на Рис. 1.
Рис.1
Как это работает?

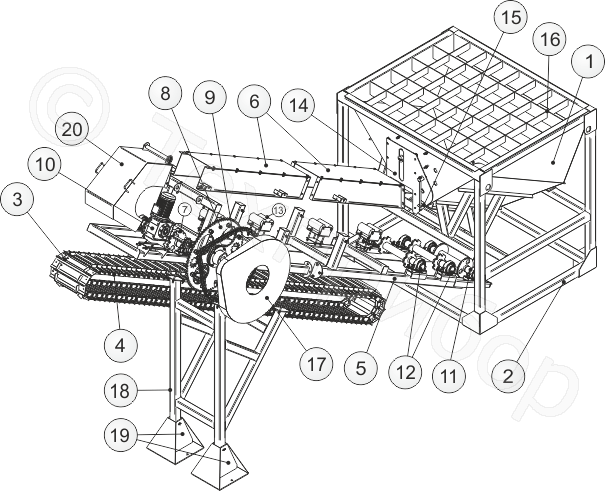

Наклонный пластинчатый питатель «ППСМ» Рис. 2 состоит из: расходного бункера (1), установленного на раме (2), профилированных пластин (3), тягового элемента – цепи (4), разборного става (5) грузовой и холостой веток, укрытия (6), приводного барабана (7), ведомой звездочки (8) с тяговой цепью (9), мотор-редуктора (10), натяжной станции (11) с обводными колесами, поддерживающих валов (12), роликоопор (13), выпускного затвора (14) с механизмом его открывания (15). В верхней части расходного бункера установлена решетка (16), служащая для предотвращения попадания крупных предметов. Цепная передача закрыта защитным кожухом (17). Став поддерживается опорами (18), в нижней части которых установлены «башмаки» (19). Укрытие става закрыто откидной крышкой (20). Управление работой конвейера осуществляется с выносного электрического пульта (на Рис. 2 не показан).
Рис.2
Наклонный пластинчатый питатель «ППСМ» работает следующим образом: оператор устанавливает необходимую высоту шибера выпускного затвора исходя из максимальной крупности кусков материала и требуемой производительности питателя. Материал фронтальным погрузчиком загружается в расходный бункер. После включения мотор-редуктора приводного барабана, последний сообщает усилие тяговому элементу - цепям с закрепленными на них профилированными пластинами, которые образуют грузовую и холостую ветки. Профильные пластины грузовой ветки своими выступами захватывают куски материала и транспортируют их в направлении откидной крышки става. Далее материал поступает в дробилку или на ленточный конвейер.
Подъем шибера выпускного затвора увеличивает высоту слоя материала на грузовой ветке и, следовательно, производительность питателя. Опускание шибера – уменьшает ее. Частотный преобразователь, смонтированный в выносном электрическом пульте, позволяет изменять скорость движения цепи для оперативного увеличения или уменьшения производительности пластинчатого наклонного конвейера «ППСМ».
Конкурентные преимущества
Заводом «ТЕХПРИБОР» выпускается более 20 моделей конвейерного оборудования, среди них – наклонный пластинчатый питатель «ППСМ». Благодаря целому ряду оригинальных технических решений наклонные конвейеры «ППСМ» демонстрируют высокую надежность при подаче самых различных материалов, в том числе и крупнокусковых. Краткий перечень основных конкурентных преимуществ наклонного пластинчатого питателя «ППСМ» позволяет убедиться в этом:
Подача вперед и вверх!
Благодаря своей необычной компоновке, пластинчатый питатель «ППСМ» решает сразу две технологические задачи: дозирование и транспортирование кусковых материалов на высоту до 3 метров! С питателем «ППСМ» каменное сырье можно загружать сразу в дробилку.
Надежный привод от ведущего мирового производителя.
Тяговый элемент наклонного пластинчатого питателя «ППСМ» приводится в движение мотор–редуктором ХС. Мотор - редукторы данной серии отличаются высокой надежностью, компактными размерами, малым весом. Техническое обслуживание редуктора ограничивается заменой масла после 3000 часов эксплуатации!
Крутящий момент 3 900 Н*м!
Для бесперебойной подачи крупнокусковых материалов требуется большой крутящий момент. В наклонном пластинчатом питателе «ППСМ» для привода тягового элемента используется комбинация мотор-редуктора и цепной передачи. Вместе они развивают 3 900 ньютон-метров!
Комплексная поддержка до и после продажи
Являясь разработчиком и производителем оборудования для комплексной переработки каменных материалов, МП «ТЕХПРИБОР» способно не только предложить заказчику стандартные решения, но также разработать и изготовить оригинальное оборудование, оптимально соответствующее производственно-технологическим требованиям конкретного предприятия.
Независимо от того, используется ли наклонный конвейер «ППС-500» для загрузки мельницы или же он интегрирован в состав дробильно-сортировочного комплекса, каждая модель обеспечивается комплексным обслуживанием и технической поддержкой, которые начинаются уже с момента анализа потребностей заказчика и разработки наиболее рациональных схем подачи, дробления, сортировки.
Принципы сотрудничества с заказчиками, основанные на индивидуальном подходе в решении самых сложных производственных задач, неизменно дают свои положительные результаты, укрепляя репутацию МП «ТЕХПРИБОР» как надежного делового партнера, способного не только предложить, но и воплотить в жизнь самые смелые проекты.
